ABS滤板模板

ABS滤板(塑料滤板模板)ABS整体浇筑滤板简介

       ABS滤板模板使用于整体连续浇筑混凝土制作工艺的滤池配水布气系统,从根本上杜绝了小块预制滤板而产生的接缝不严,导致漏砂、翻板等弊病。可调式滤头的预埋座紧固在整体浇筑模板上的结构形式,在不改变滤池工艺和结构前提下,可便捷上下调整滤杆的螺纹上口的水平高度,达到布气配水均匀的效果。采用现场整体连续浇筑混凝土工艺,简化施工程序,缩短工程周期,降低工程造价,具有显著的节能增效的经济效益。

     整体浇筑滤板在现场浇筑采用专用ABS塑制模板,与滤池池壁连接为一体并安装可调式滤头的整体浇筑钢筋混凝土滤板。设计在满足有关标准规定时,尚应按模板模数确定单格滤池长、宽尺寸。

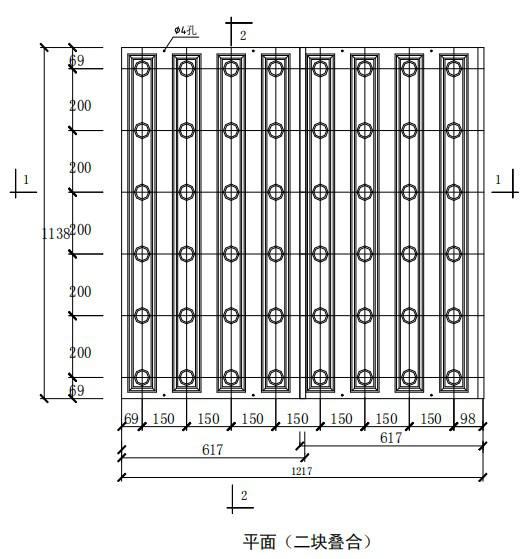

      A型模板:单格滤池长度应为1.2m的倍数,宽度为0.6m的倍数,模板具体尺寸如图:

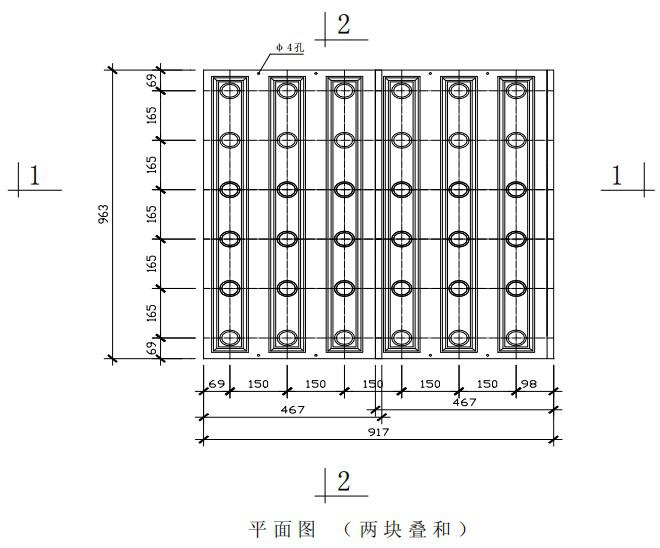

     B型模板:单格滤池长度应为1.0m的倍数,宽度为0.45m的倍数,模板具体尺寸如图:

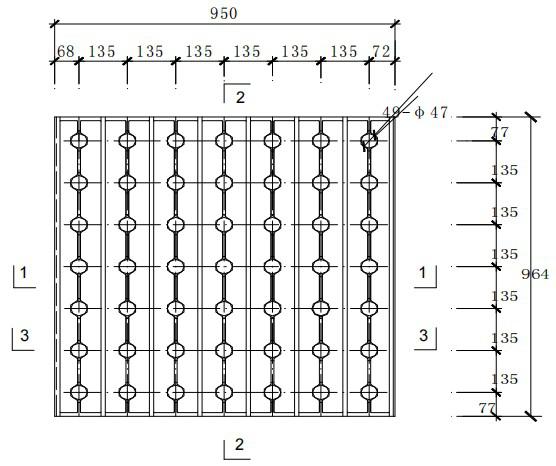

     C型模板:单格滤池长度应为1.0m的倍数,宽度为1.0m的倍数,模板具体尺寸如图:



     ⑴、滤板的使用温度应不大于60℃。

     ⑵、滤板的工作条件:通常情况下,气冲强度宜小于20L/ (m2·s);水冲强度宜小于15L/(m2·s)。

     ⑶、滤板必须整体浇筑完成,并予震捣均匀、压实,单格滤池表面水平度误差应小于±5mm。

     A型模板:滤板厚度为200mm,

     B型模板:滤板厚度为180mm、

     C型模板:滤板厚度为120mm,其承载正向强度不小于80kN/m2反向强度不小于80kN/m 2(改变配筋由设计根据承载强度复核重新配置)。纵向主筋Φ10应埋设在模板凹槽内。横向主筋Φ12应与滤板支 撑预留钢筋Φ12焊接

ABS滤板特点
     1、该滤板质轻强度高,运输安装十分方便,其水平度的调节系采用螺纹调节,因此调整范围大,精度高。对土建的要求不高,因此方便了土建施工,这是混凝土滤板难以达到的。
     2、该滤板安装后,块与块之间的接缝设计合理,安装后整池浑然一体。无须象混凝土滤板必须对接缝进行加工,造成接缝和块体强度不一样。
     3、该滤板的最大特点是取消了滤梁的阻力,可使反冲水在瞬间达到整池均匀,提高了反冲效率,滤料在反冲回复后达到的平整度,说明了该滤板布水和反冲的均匀性良好,这一点对滤板的运行稳定性十分重要,完全可以取代老式滤头滤板成为各水厂新建成或改造工程使用的理想产品。

ABS滤板塑料模板常用规格表:

序号

 长×宽/mm

凹槽高度/mm

 板厚/mm

开孔数量

1

  1100×275

60

 5mm

16

2

 1138×920

 80

 5mm

48

3

 1138×920

 80

 5mm

36

4

 1138×920

 100

 5mm

48

5

 1138×920

 100

 5mm

36

6

 1138×617

 100

 5mm

24

7

 1138×617

 100

 5mm

32

8

 1138×467

 100

 5mm

24

9

 1138×617

 80

 5mm

24

10

 963×920

 80

 5mm

36

11

 963×963

 80

 5mm

49

12

 963×963

 40

 5mm

49

13

 963×443

 80

 5mm

21

14

 963×467

 80

 5mm

18

15

 964×950

 40

 5mm

49

16

 964×965

 40

 5mm

49
