长柄滤头,滤板,斜管技术要求参数

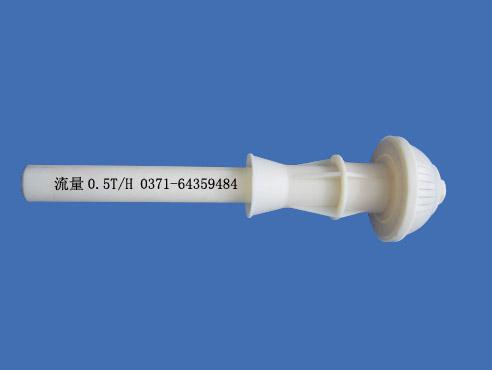

长柄滤头：

长柄滤头由半球型带有窄缝的滤帽、连接滤头的滤柄、埋在滤板里滤头装配所用的强性套管橡胶垫片等构成。所有构件均采用ABS工程塑料。滤头结构：滤头滤杆为一整体，滤柄上带外螺纹，柄下端设有条形夹缝。套管长100mm，外壁有止水环，并带内螺纹。每个滤帽上均匀分布滤缝，滤缝宽度均匀一致，滤帽上开有狭小过水（气）缝。滤柄：在滤柄上部留有一个小圆孔，下部有一条狭长缝隙，经滤帽缝隙向滤层布水布气。预埋套管：每个滤头均应配有可预埋在钢筋混凝土滤板中的内螺纹预埋套管，安装时只需将滤头拧紧在预埋套管上即可。

滤板：

滤板厚度为100mm，滤板的四周设有用于嵌缝密封的凹形槽，每块滤板浇注时预埋长100mm 的滤头套管。平面尺寸误差不超过±3mm，表面平整度不超过±2mm，预埋套管垂直误差±3mm。混凝土预制滤板制作要求：滤板采用钢模浇制，水灰比，石子、砂等材料配制严格参考行业相关标准。

斜管：

比如：斜管孔径为50±5mm（内切圆直径）、斜管安装倾角60°、斜长1000±10mm。斜管壁厚：斜管的壁厚为δ0.5±0.05mm。斜管材质：材质为聚丙烯乙丙共聚。斜管表面光滑，无裂缝、气泡，无明显色差、杂质及凹点。
