供水用斜管执行标准,蜂窝斜管填料规格型号尺寸技术参数

作者来源:gysxlc 发布时间： 2017-6-14 13:35:54 标签：斜管蜂窝斜管斜管填料塑料斜管六边形蜂窝斜管填料
导读：塑料斜管产品分为半成品和成品，塑料斜管半成品是指经机械热压而成型的连续半六边形片材，其成品是将半成品经焊接或粘结而成的具有一定倾斜免度的组件。规定成品单组斜管的尺寸为长(t)1000mm，宽(500mm，斜长(L)1000…

供水用斜管标准

CJ/T83-1999

Inclined tube settler for water clarification

斜管材料的种类，产品分为聚丙烯(包括乙丙共聚物)塑料斜管、聚氯乙烯塑料斜管〔以下均简称为塑料斜管)。

塑料斜管产品分为半成品和成品，塑料斜管半成品是指经机械热压而成型的连续半六边形片材，其成品是将半成品经焊接或粘结而成的具有一定倾斜免度的组件。规定成品单组斜管的尺寸为长(t)1000mm ，宽(500mm ，斜长(L)1000mm，倾角600。

斜管技术要求；

外观

制造塑料斜管的塑料片材应面光滑，无裂缝、气泡、无明显色差、杂质，无明显凹凸点。

尺寸

斜管尺寸应符合表1的规定。

表1单组斜管的尺寸

型号	主要指标
	斜管过水断面内切圆直d(mm)		单组斜管外形尺寸 l×b×L		倾斜角度		管壁厚度 (mm)		单组斜管理论质量 (kg)
	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	单组斜管理论质量 (kg)
聚丙烯斜管 XG-d-pp	25	±1.5	1000×500×1000	l=±10 b=±10 L=±10 60±2	60	±2	0.4～0.5	±0.05	19～30
	30	±1.5					0.45～0.55	± 0.05	18～27
	35	±2.0					0.5～0.6	±0.06	18～25
	50	±2.5					0.6～0.8	±0.08	14～24
聚氯乙烯斜管 XG-d-PVC	25	±1.5					0.3～0.5	±0.05	21～47
	30	±1.5					0.4～0.5	±0.05	24～38
	35	±2.0					0.4～0.6	±0.05	21～40
	50	±2.5					0.5～0.6	±0.06	19～28

注：

①PP为聚丙烯塑料代号，PVC为聚乙烯塑料代号。

②单组斜管理论质量分别以下列密度计算：聚丙烯0.92g/cm²；聚氯乙烯1.45g/cm²。

材料力学性能

聚丙烯塑料的拉伸强度不应小于25MPa，聚氯乙烯塑料的拉伸强度不应小于45MPa。

单组斜管整体强度

1.单组斜管管口水平面承压强度

单组斜管管口水平面承压强度不应小于1.4kpa，在此条件下应符合以下规定。

1.聚丙烯塑料单组斜管总脱焊点不应多于5个，同一焊接线上脱焊点不应多于2个。

2.聚氯乙烯塑料单组斜管粘结部位开裂数不应多于5处，同一粘结线上开裂数不应多于2处。

单组斜管耐冲击强度

单组斜管应以A 向自由跌落至平整混凝土地面，跌落高度为 1.0m，塑料斜管的焊接点或粘结处的脱焊数或开裂数不应多于2处，并符合1和.2 的规定。

单组斜管侧面承压变形率

单组斜管A 向在承受 0.6kPa压强后，其外形尺寸变化率应小于1000。

供水用斜管成品实物图：

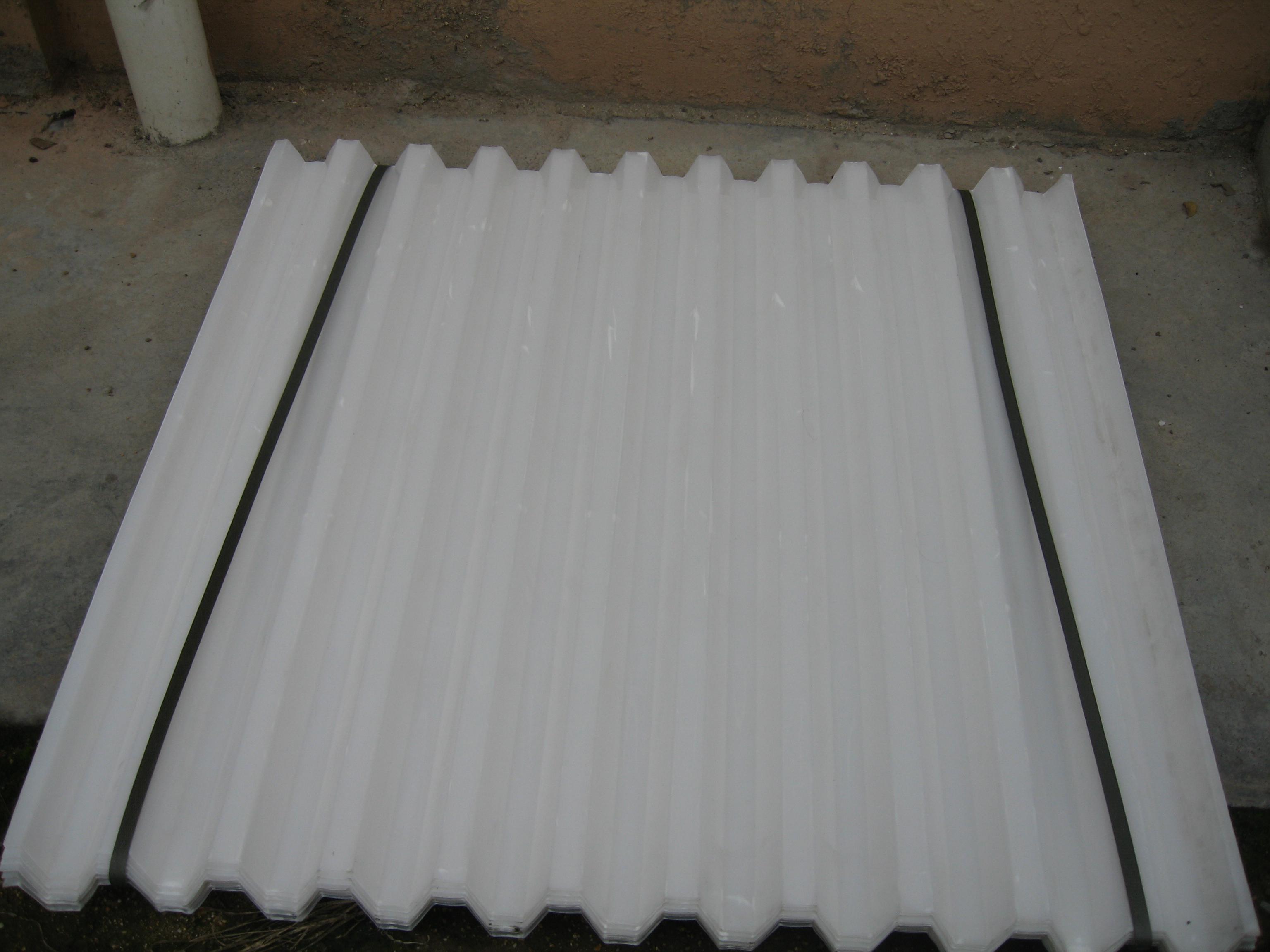

斜管（材质：聚丙烯乙丙共聚）成品图

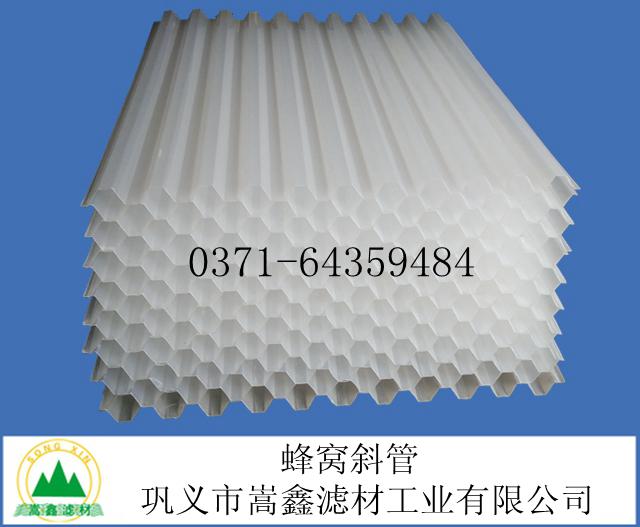

斜管（材质：聚丙烯乙丙共聚）组装后效果图
