V型滤池采用长柄滤头气水反冲洗的操作步骤

作者来源:gysxlc       发布时间: 2018-3-21 9:06:58    标签:V型滤池采用长柄滤头气水反冲洗的操作步骤-嵩鑫滤材
导读:
V型滤池采用长柄滤头,每只滤头的滤帽上有40条缝隙,每条缝隙长25mm,宽0.25mm,材质为ABS工程塑料.国内生产的ABS滤头,质量上和国外进口的不相上下,也已经在国内气水反冲洗滤池中大范围采用.

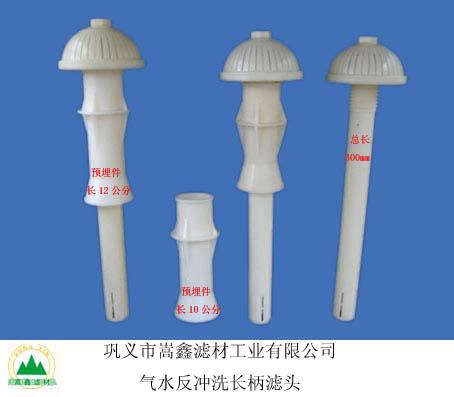

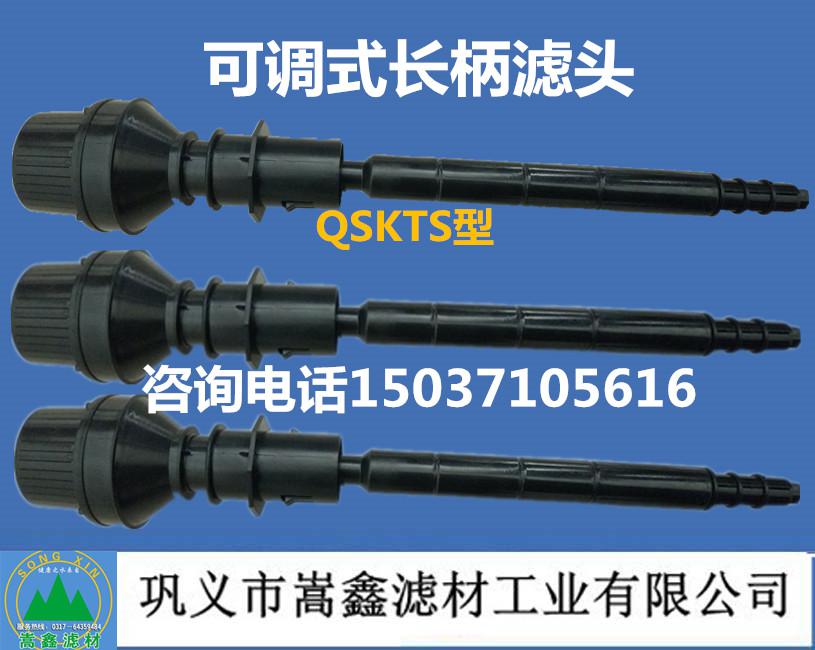

气水反冲洗长柄滤头带预埋件 可调式长柄滤头

V型滤池采用长柄滤头气水反冲洗的操作步骤

    V型滤池是快滤池的一种形式,因为其进水槽形状呈V字形而得名,也叫均粒滤料滤池。V型滤池是由国外引进的一种新型滤池。目前国内已大量投入使用.其构造性能良好,适用于大、中型水厂。与其他几种滤池不同之处有;采用均质滤料,气水反冲洗,长柄滤头配气,配水等。一般在滤池两侧设有V型进水槽,槽底部有一排出水小孔,既可作滤池进水用,又可供侧向冲洗时布水用。中间为双层渠道,上层是排水槽,由启动闸板阀控制,无排水支渠。
    过滤时,从澄清池来的滤前水,经滤池两侧的V型槽向滤池配水,通过均质石英砂滤层,经长柄滤头进入滤板下的清水区,并汇集到中间渠道的下层清水渠,再从管廊中的水封井,出水堰口,进入清水池。
    气水反冲洗的方式一般有单独气冲洗,单独水冲洗和气水混合反冲洗等,V型滤池反冲洗时,操作步骤为;
    1,关闭滤池进水阀,但进水阀两侧有常开的两个进水小孔,仍有一部分水流继续进入V型槽,经槽底小孔分布到滤池。
    2,开放滤池排水阀,约经两分钟左右,滤池水面降至排水槽槽顶。这时,砂面上水深为0.5m。
    3,空气擦洗。气洗时间4分钟,强度控制在15L/s·㎡左右,在气洗中滤料表面剥落下来的微絮体和积滞在滤料层空隙中的杂质,被上升气流带入砂面上,呈悬浮状。由于V型槽底部小孔继续向滤池配水,产生的横向水流将悬浮杂质推向中间排水槽,形同表面清洗。
    4,气、水同时反冲洗,反冲洗时间4分钟,气洗强度不变,水洗属于低速冲洗强度控制在4L/s·㎡左右,滤料层处于最小流化点以下,故没有膨胀或微膨胀状态。气水同时反洗,速度梯度G值增大,滤料表面经气洗为被剥离的杂质,几乎可以全部擦洗下来。
    5,漂洗。单独用水反冲洗,冲洗强度仍未知4L/s·㎡,漂洗时间为2min。
    6,最后关闭冲洗水阀,排出渠道内残存的气体,约经10s后关闭。
    V型滤池的冲洗过程,全部由PLC自动控制完成。除排气阀为电磁阀外,均采用气动阀门。没冲洗一次所需时间约12分钟。由于滤料层没有膨胀,故在冲洗完毕后,滤床不需要有稳定的时间,可以立即进水工作。
    气源来自罗茨鼓风机,水源来自离心冲洗水泵,泵房设在地下室,水泵轴线低于吸水井的最低水位,可保证冲洗水泵迅速启动,正常运行。

V型滤池采用的长柄滤头
    V型滤池采用长柄滤头,每只滤头的滤帽上有40条缝隙,每条缝隙长25mm,宽0.25mm,材质为ABS工程塑料。国内生产的ABS滤头,质量上和国外进口的不相上下,也已经在国内气水反冲洗滤池中大范围采用。
    气水反冲洗时,在混凝土滤板下面的空间形成上部是气垫层,下部为水,气压越大,气垫层的厚度也相应增大,在滤饼上部有一个φ为2mm的孔,滤柄下部有一条或两条狭长的进气缝。气垫层中的空气,先由小孔进入滤头,当气压增大气垫层厚度也相应增大时,一部分空气就由缝隙上部进入滤头,此时气垫层厚度基本停止增大,反冲洗水由缝隙下部及滤柄下端进入滤头,气水充分混合后 ,经滤帽向滤料层均匀布气布水。
    滤头的套管为内螺纹,预埋在浇筑的混凝土滤板中,滤头安装时,只需加上橡胶垫圈,直接拧入套管内即可,因此滤头装卸颇为方便。
    为了有利于滤池配水布气的均匀性,单只滤池内预制混凝土滤板拼装完毕,各点高度误差要求不超过±2mm,为了保证滤池内的滤板整体具有一定的严密性,各滤板之间及滤板与池壁之间的安装缝,灌注沥青玛禘脂一类的填充物,以满足其严密性。在调试中明显观察到,在安装缝等处渗漏不多,若有多是滤板预制中密实性不够所致。

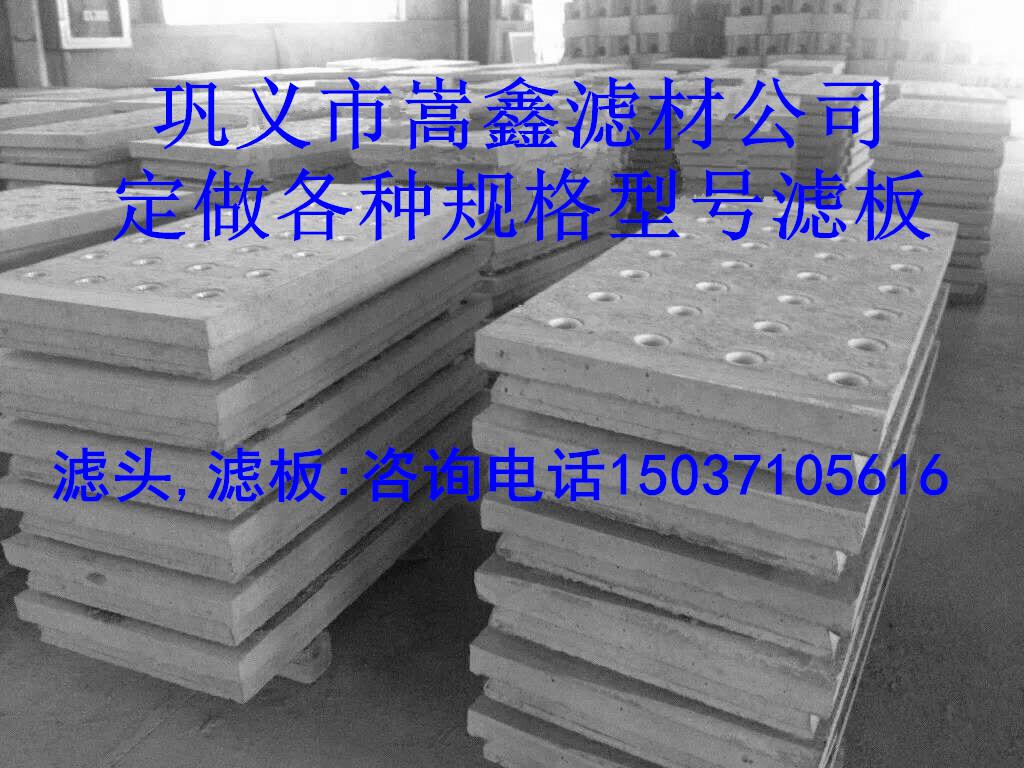

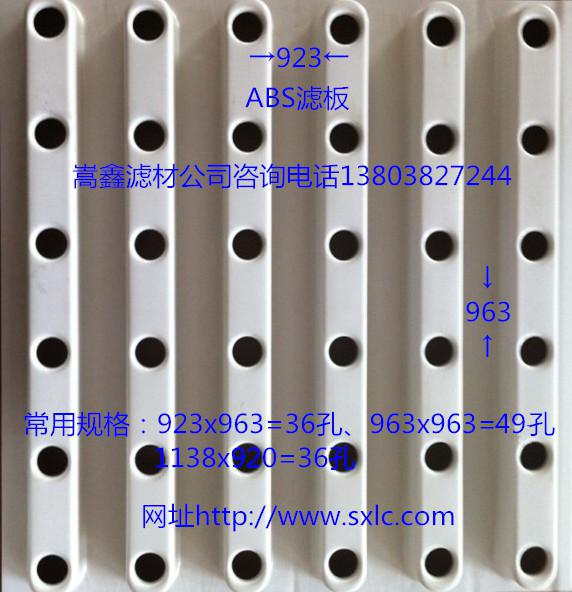

整体浇筑ABS滤板 预制钢筋混凝土滤板
V型滤池采用的滤料
    由于V型滤池水洗强度只有4L/s·㎡,滤层处于最小流化点以下,因此可以选用较粗的均质石英砂滤料,不仅消除了水力筛分现象,增大了孔隙率和整体含污能力,也相应的延长了冲洗周期,降低水耗,增加了产水量。但为了保证滤后水质量。必须增加滤料层厚度,一般在0.9-1.5m之间。实测石英砂滤料的粒径大于0.7mm,而滤帽缝隙宽度为0.4mm,因此不会造成滤头的堵塞。且滤料下层布有50mm厚,粒径4-8mm的鹅卵石垫层,滤帽埋于其中,利于配水布气的均匀性。石英砂滤料应符合国家标准,如应具有足够的强度,其破碎率和磨损率之和应小于3%,盐酸可溶率小于3.5%等。
V型滤池的自控系统
    V型滤池是通过PLC可编程序控制器,专用仪表和自动阀门等,自动完成恒定水位和恒定流量工作的。当滤池的水位变化时,水位仪传感器的应变片会发出信号,此信号与淹没深度成正比。接收信号后判断出不平衡的方向,且信号水位与基础准水位之差超出2cm时,PLC即启动控制单元,开启两个电磁阀中的一个,使压缩空气进入气罐,推动活塞来调节清水蝶阀的开启度,使滤池水位基本保持恒定。与蝶阀杆偶联的电位计。在控制回路中产生一个可以调节的反馈信号,经过一段时间后,此信号自行消失,从而恢复到所需水位而无波动。

    水头损失仪传感器可将滤层堵塞程度的信号传送给PLC,PLC能与原设定的水头损失值相比较,以决定滤池是否要进行反冲洗,并显示在仪表上,供启动阀门用的压缩空气,来自空气压缩机,气压在0.6-0.9MPa之间。

    每一单个滤池,均配有一台专用的PLC,用以监控滤池的运行过程。在一组滤池中的公用设备,如冲洗水泵,鼓风机等,则另外配有一台公用的PLC进行监控,单个滤池的PLC与公用的PLC,都和水厂中控室内对滤池进行实施遥测,遥讯和遥控。在一组滤池中,不允许两只滤池同时进行冲洗,当一只滤池正在冲洗时,其他滤池要求冲洗的信号则存入公用PLC中,然后再按存储次序,对滤池一次进行冲洗。
