混凝土滤板安装施工方案
作者来源:gysxlc 发布时间： 2018-7-5 8:42:57 标签：滤板 混凝土滤板 预制滤板
导读：滤板是水处理工艺中关键装置,在滤池中起到承载滤料层过滤和反冲洗配水(气)的双重作用.

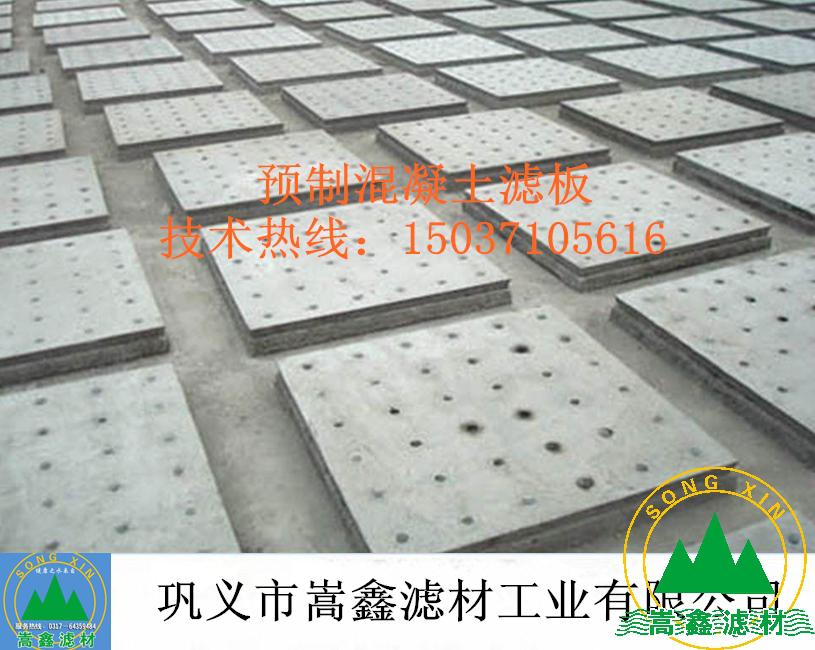

混凝土滤板是严格执行国家有关标准，采用立式钢模浇制，水灰比，细石、石英砂等材料配制，并按设计要求计算开孔比，预埋ABS工程塑料预埋套管、配双层双向优质螺纹钢筋的一项水处理装置。
混凝土滤板安装主要步骤及所需仪器：
(1)测量放线-安装滤梁-找平-吊装滤板-安装调平-专用密填封胶泥填实-安装滤头-安装压板-放水-试压、排水-清理现场。
(2)按施工图，施工员对滤池进行实测，复核，若发现图纸与现场不符，即时联系甲方与设计方解决，待核对无误后进行放线测量。
(3)水准仪，卡尺，米尺等计量器具，要随工程进行的需要配置，联系监理单位做好验线准备。
混凝土滤板安装准备

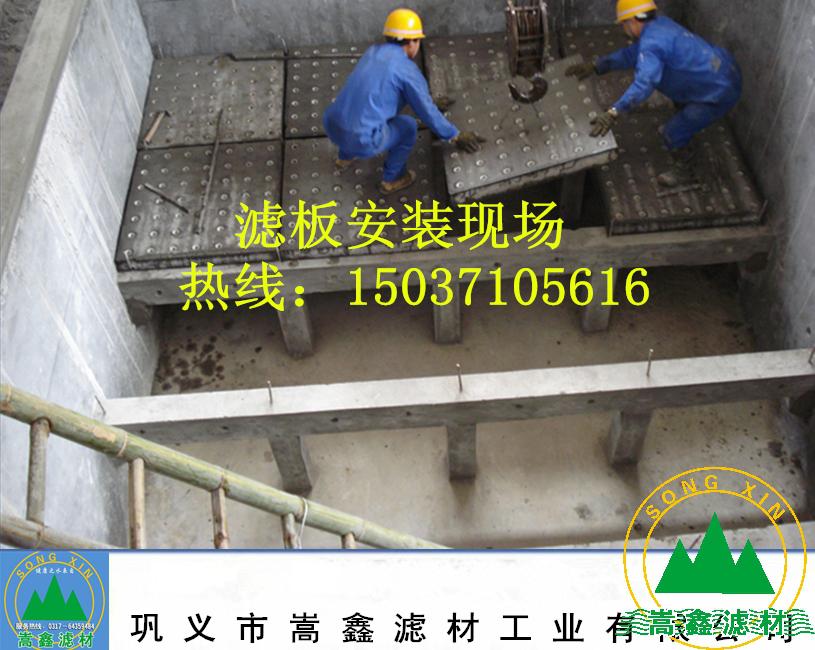

滤板安装前，应逐件查看滤板、滤粱质量；查看池内整理状况；查看滤板安装方位放线精度。安装时逐件按弹线方位，按答应偏差要求吊装就位，用细丝线或3m长平尺及其塞尺查看量测平坦度。滤板吊装一般选用轿车起重机吊装，吊装吊点应符合滤板规划和运用说明书要求，无要求时应进行滤板吊装抗裂核算。吊装滤板时，为维护砼棱角，所用吊索要加胶套管或专用夹具或专业皮带，若滤板上留有专业吊装钢孔的宜用插销式吊具。吊索与夹具要安全可靠，有防脱辅佐吊索。滤板定位后对每块滤板进行平坦度丈量并作好相应记载，当滤板平坦度超过差错规模时应查找原因，从头起吊打磨处理，不宜加装垫片。
若经过加装垫片或塞片进行调整的，垫片和塞片的资料应选用S304不锈钢、ABS、聚乙烯等。滤板平坦度调整完成后便可进行滤板的固定。混凝土滤板固定前应将压板用电焊机点焊3点以上衔接成全体。
混凝土滤板间、滤板与滤池间的接缝处理
上层混凝土滤板预留锚固钢筋固定。滤板间预留锚固筋间穿横向衔接钢筋，钢筋标准、类型按规划要求。在滤板固定后，应先打扫洁净接缝内尘土及杂物，然后严格按施工图要求用聚合水泥砂浆或无缩短水泥分层填入接缝，并捣实压光。确保接缝紧密，不得漏气、漏水。板与板之间必须密封，不留空地，避免过滤时漏砂及反冲刷水从板缝涌上来。滤板缝振捣密实外表找平压光后，掩盖薄膜浇水维护不少于7天。滤板选用密封胶填缝时，板缝应用压缩空气和热风吹风机烘干。所填密封胶也用热风机加热，以确保密封胶与板缝的粘接结实。基层滤板（滤料承托滤板）板缝密封后按规划一般选用压板和螺栓固定，当为中心固守时压板一般选用S304不锈钢钢板100*100*8mm；当为周边固守时压板一般选用S304不锈钢角钢100*70*9mm。对用于池壁侧滤板固定的角钢，其上应选用20mm腰子孔，不平常填不锈钢塞片；螺栓选用é16的S304不锈钢螺栓，在1m长度方向上应不少于两个。
混凝土滤板水平度抽查
水平度抽查在滤板安装后进行。用水平仪抽检（以毫米刻度的钢直尺为标尺）滤板的上外表，要求单块滤板安装平坦度误差1mm以内，单格滤池内安装平坦度误差不超过3mm，全体滤池水平度不超过5mm。
混凝土滤板气密性试验
混凝土滤板嵌缝维护完成后，查看嵌缝应平坦、无气孔、无裂纹；不锈钢压板安装应平稳结实。向所有滤头座拧上堵头（除其间一个接出气压表外），往池内灌水间隔滤板下外表约20cm，开动反洗风机或空压机供气，经过排气阀调整滤板下压力，实验压力0.04－0.05Mpa，恒压10min。一切嵌缝均无气泡冒出为合格。否则应具体记载漏点方位，排水修正后从头实验直至合格停止。本项测验必须操控好实验压力，压力过高会导致掀翻、打烂滤板。
滤板是水处理工艺中关键装置，在滤池中起到承载滤料层过滤和反冲洗配水（气）的双重作用。滤板质量的优劣（特别是滤板的平整度和精度）直接关系到水厂、污水厂的滤后水质、水量及运行的长期效益。
