长柄滤头气水反冲洗工作原理

作者来源:gysxlc       发布时间: 2020-12-30 16:11:04    标签:长柄滤头 可调式长柄滤头 防堵塞长柄滤头 BAF长柄滤头
导读:
长柄滤头在气水反冲洗时,只要气压大于反冲水压力,空气就汇聚在滤板下形成气垫层并逐渐增厚。当水面渐渐降至长柄管上的进气小孔时,空气开始经小孔流入长柄管,再通过滤帽进入滤层。如果流入的空气量与经小孔流走的…

长柄滤头气水反冲洗工作原理

长柄滤头的构造
    长柄滤头是由滤帽、滤柄及预埋件组成。滤帽上有 许多狭缝构成气水混合通道,滤柄顶部与滤帽连成一体,中、上部有一至三个进气水小孔,靠近底部设有二到三个进气水狭缝,末端孔口可进水,因气水反冲洗使用的滤头滤柄较长(一般>150mm),此种滤头又称长柄滤头。气水反冲洗时,气水可同时从滤柄上小孔和狭缝进入,由滤帽上狭缝冒出。滤头具体构造因型号而异。以供排水厂及净化站气水反冲洗滤池选用的QS-1型滤头为例,进气孔为三个,每个直径2mm,总面积9.4m2,位置分别在离顶端5mm、30mm和107mm处;进气缝两条,每条长13mm,宽2mm,两条缝之间的间隙为2mm,进气总面积52mm2,上面的进气缝上口位置离最下边一个进气孔125mm,离滤柄末端30mm,滤柄外径为21mm, 内径为16mm,底端孔管面积为201mm2;滤帽共有40条狭缝,缝单宽0.2mm,总面积250mm。

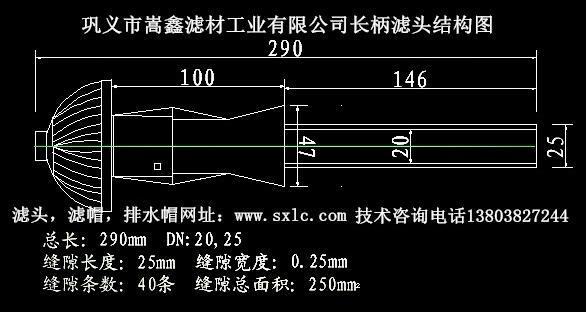

长柄滤头构造图

长柄滤头结构图

    滤板和滤头的关系对滤板要求平整,实际上是为了滤头平整。滤板按滤格大小,分块预制后固定在滤池底部的分格梁上,起安装滤头、支承滤料作用。
    滤板与滤池底部有一个适当的高度空间,冲气时在滤板下形成气垫层,气垫层上任何一点的压力均相等,保证空气和水通过滤头时,均匀地分布在整个滤池面积上,因此长柄滤头配气比其它配气方式更均匀。由于滤头是用ABS工程塑料通过模具注塑制成的,国产滤头质量目前也达到了较高的水平,其几何尺寸一般可以保证,因此要保证滤头安装平整,必须使滤板铺设平整。
长柄滤头气水反冲洗原理
    长柄滤头在气水反冲洗时,只要气压大于反冲水压力,空气就汇聚在滤板下形成气垫层并逐渐增厚。当水面渐渐降至长柄管上的进气小孔时,空气开始经小孔流入长柄管,再通过滤帽进入滤层。如果流入的空气量与经小孔流走的气量相等时,水面便停止下降形成一个稳定的气垫层;若进气量大,小孔不足以排走进入的空气量,水面会继续下降至滤柄下部的狭缝处,这时剩余的空气就经过狭缝流入滤柄。由于狭缝是长条形的,其进气面积随水位下降而增大,且总面积比进气小孔又大许多,因此不仅足以排走小孔中未排走的空气量,而且可以起到控制气垫层厚度的作用,使气垫层不能到达长柄管底端。气水通过滤柄,从滤帽上狭缝冒出,搅动滤料,加强了滤料的碰撞作用,使滤料中难以形成泥球,污物易冲走,从而达到冲洗的目的。
    滤板不平度对反冲洗效果的影响 在滤板平整的情况下,每个滤头进气小孔、狭缝标高一致,各个滤头出气量当然相等。如果滤板不平,在同样的气垫层厚度情况下,每个滤头的进气流量就不同,进气状况发生很大的变化,空气将无法均匀地分配在滤层上,必将导致冲洗效果不良 。
