长柄滤头工作原理,滤头滤板安装技术标准

作者来源:gysxlc       发布时间: 2018-6-14 10:03:15    标签:长柄滤头 滤板
导读:
对滤板要求平整,实际上是为了滤头平整.滤板按滤格大小,分块预制后固定在滤池底部的分格梁上,起安装滤头,支承滤料作用.滤板与滤池底部有一个适当的高度空间,冲气时在滤板下形成气垫层,气垫层上任何一点的压力均相等,…

长柄滤头工作原理,滤头滤板安装技术标准
1.为何需要定时进行反冲洗
    滤池反冲洗方式主要有:水反冲洗、气,水联合同时反冲洗和气,水先后反冲洗三种。由于气水混合冲洗使滤料在反冲洗过程中碰撞作用加强,提高了水流的剪切力。不仅消除了滤层中结成的泥球,大大地提高了反冲洗效果,并节约了冲洗水量;特别是使用长柄滤头进行配水配气,效果更加显著,所以气水反冲洗技术在我国应用很快。当使用预制滤板和长柄滤头搭配时对施工和操作要求很严,也出现了诸如脉冲、气冲不均匀、跑砂等一些问题。

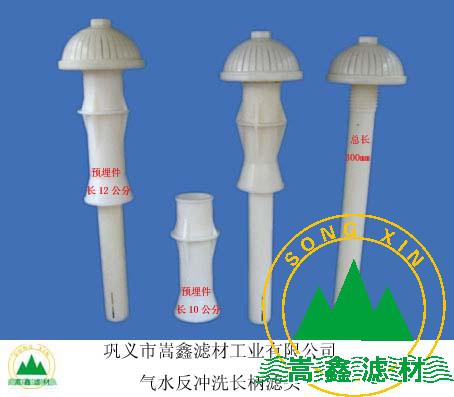

长柄滤头,长柄滤头工作原理

2.长柄滤头工作原理

    长柄滤头的构造滤头是由滤帽、滤柄及预埋件组成。滤帽上有许多狭缝构成气水混合通道,滤柄顶部与滤帽连成一体,中、上部有一至三个进气水小孔,靠近底部设有二到三个进气水狭缝,末端孔口可进水,因气水反冲洗使用的滤头滤柄较长(一般≥150mm),此种滤头又称长柄滤头。气水反冲洗时,气水可同时从滤柄上小孔和狭缝进入,由滤帽上狭缝冒出。滤头具体构造因型号而异。
    气水反冲洗时,只要气压大于反冲水压力,空气就汇聚在滤板下形成气垫层并逐渐增厚。当水面渐渐降至长柄管上的进气小孔时,空气开始经小孔流入长柄管,再通过滤帽进入滤层。如果流入的空气量与经小孔流走的气量相等时,水面便停止下降形成一个稳定的气垫层;若进气量大,小孔不足以排走进入的空气量,水面会继续下降至滤柄下部的狭缝处,这时剩余的空气就经过狭缝流入滤柄。由于狭缝是长条形的,其进气面积随水位下降而增大,且总面积比进气小孔又大许多,因此不仅足以排走小孔中未排走的空气量,而且可以起到控制气垫层厚度的作用,使气垫层不能到达长柄管底端。气水通过滤柄,从滤帽上狭缝冒出,搅动滤料,加强了滤料的碰撞作用,使滤料中难以形成泥球,污物易冲走,从而达到冲洗的目的。

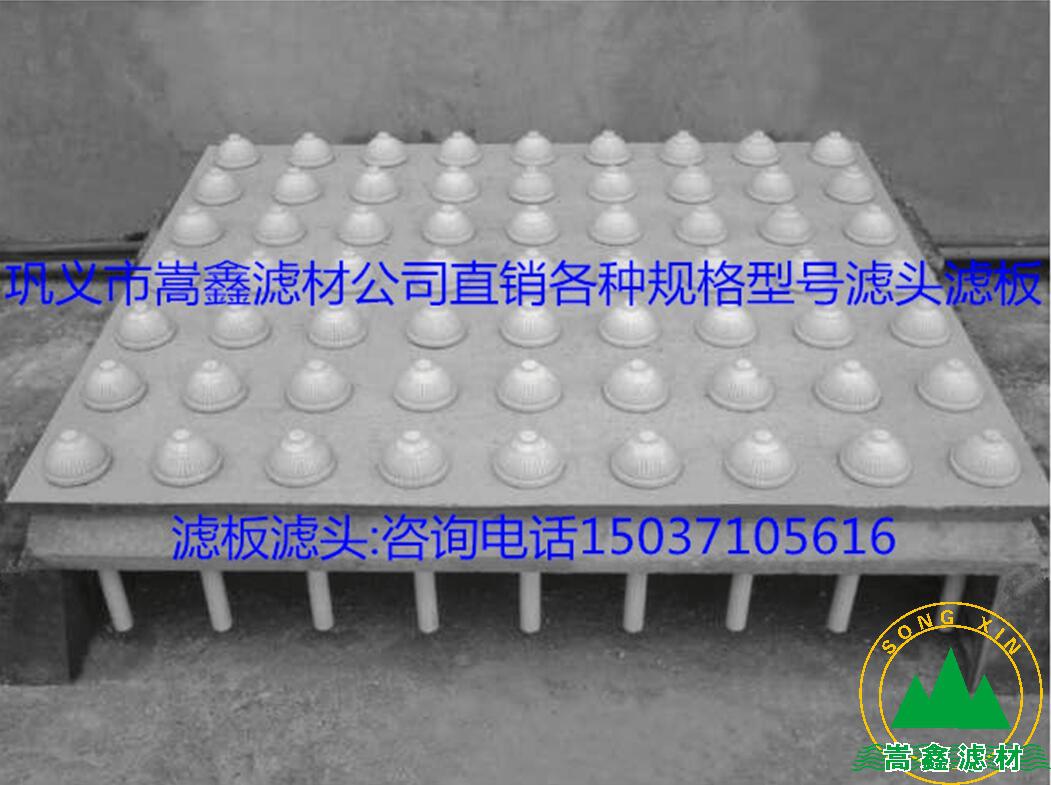

滤板,滤头滤板,混凝土滤板

2.2滤板和滤头的关系

    对滤板要求平整,实际上是为了滤头平整。滤板按滤格大小,分块预制后固定在滤池底部的分格梁上,起安装滤头、支承滤料作用。滤板与滤池底部有一个适当的高度空间,冲气时在滤板下形成气垫层,气垫层上任何一点的压力均相等,保证空气和水通过滤头时,均匀地分布在整个滤池面积上,因此长柄滤头配气比其它配气方式更均匀。由于滤头是用ABS工程塑料通过模具压塑制成的,国产滤头质量目前也达到了较高的水平,其几何尺寸一般可以保证,因此要保证滤头安装平整,必须使滤板铺设平整。
2.3滤板不平度对反冲洗效果的影响
    在滤板平整的情况下,每个滤头进气小孔、狭缝标高一致,各个滤头出气量当然相等。如果滤板不平,在同样的气垫层厚度情况下,每个滤头的进气流量就不同,进气状况发生很大的变化,空气将无法均匀地分配在滤层上,必将导致冲洗效果不良。当滤板不平时长柄滤头过设计空气设计流量为18L/㎡·s,水流量5.1L/㎡·s,此时气垫层厚度为135mm。
    滤板不平度与进气量关系当两个滤头标高差10mm时,进入滤头的空气量就差2倍,相差30mm时则为47倍,这时一个滤头的进气量就相当于1m2面积所有滤头的80%进气量,一个池子中只要有几个这样的滤头就足以使空气分配极不均匀了。由于滤柄的进气狭缝起到调整和控制气垫层厚度的作用,如气量过大,使水面低于滤柄,就可能使滤杆底端进气,从而破坏进气平衡。
    几乎所有滤头不平度在≤±5mm时均能达到理想的冲洗效果,有些型号的滤头允许不平度在一定的气水流量下也可以达到±15mm。所以从安全角度出发,如果没有经过试验选定允许不平度较大的滤头,则滤板安装的水平误差必须保持在±5mm以内。
3滤板安装
3.1滤板安装要求
    滤池滤板或过滤器钢支承板安装一般要求:单个滤池滤板或支承板的水平误差不得大于±5mm;各滤池间水平误差不得大于±10mm;滤板尺寸制作误差为±2mm;所有安装后的滤头标高误差应不大于±5mm。通过对长柄滤头气水反冲洗进行试验并对其它水厂长柄滤头气水反冲洗滤池进行了解可知,对滤板安装提出严格要求是十分必要的。
3.2实现滤板平整的基本方法以我公司供排水厂气水反冲洗滤池为例,每只滤池长6.0m,宽6.0m,一个池子内设5根分格梁,每根梁上安装0.6m2大小的10块滤板,共60块滤板2100个滤头。在如此大的面积中,最终要求每个滤头的标高差不能大于±5mm,这在施工中是十分困难的,我们经过仔细探讨最终采用如下方法才得以实现:
    (1)在设计交底时对施工单位详细说明并严格提出施工要求;
    (2)在滤板制作时要求板厚尺寸误差不能大于±2mm进入池内安装的滤板要逐块进行验收;
    (3)在施工分格梁,浇捣混凝土前逐个校准尺寸及高度,确保梁中心及锚固筋位置标高误差在±2mm内,拆模后再进行校正;
    (4)滤板安装后,逐个进行测量和校正,确保水平误差不大于±5mm;
    (5)安装滤板后放入滤料前进行放水试验,仔细检查每个滤头顶端标高水平误差,如出现大于±5mm的,须重新校正;

    (6)通气试验,确保每个滤头空气分布均匀后再放入滤料。施工中只要认真按照上述步骤和要求,就可以达到滤板安装平整的要求。

    使用长柄滤头气水反冲洗滤池,必须按照科学的方法,严格控制进水、进气流量,发生脉冲、跑砂等现象应及时解决,不能凭经验、凭感觉操作。只要解决好这些问题气水反冲洗技术就可以取得良好的经济效益。
