ABS整体浇筑滤板与可调式滤头工艺特点

作者来源:gysxlc       发布时间: 2018-6-24 8:26:13    标签:整体浇筑滤板 可调式滤头
导读:
整体浇筑滤板和可调式滤头是气水反冲滤池配水布气系统的进步.

    1.为了实现整体浇筑,必须有不拆卸的成型板材(工艺上采用食品级ABS滤板)制作凹凸型模板,能可靠支撑整体浇筑工程的施工荷载(当施工荷载400kg/㎡时,模板挠度变化<12mm,模板凸处带颈套的圆孔是用以固定滤头预埋件(滤座)。
    2.在模板安装后钢筋骨架采用φ10和φ12与池壁钢筋联接为一体。
    3.整体浇筑混凝土要求一次性浇筑完毕并予震捣均匀、压实,满足C25强度,允许施工按土建一般要求1‰的水平误差,其承载强度正向70KN/㎡,反向60KN/㎡。

整体浇筑滤板ABS模板

    4.混凝土养护后,在滤头预埋件(滤座)内插入可调节螺杆,其可调螺距为70mm上下调节范围为40-50mm,调节滤杆预留为15mm以上余量,供滤池一长期运行后可能出现土建构筑物不均匀沉降时可调节使用,调节精度(最小调节量)为0.4mm。

    5.滤池布水区进水,根据水面来调节滤杆的上端平面在同一水平高度,从而保证进水孔在同一水平线上。
    6.采用防松动自锁滤头予以联接滤座,由于整体浇筑滤板的模板是定型的,所以滤头之间的距离和每平方米布置的滤头数量也是固定的,而标准型滤头的缝隙面积也统一,从而全池开孔比也是固定的。尽管以往无数成功的经验已确定了以上这些数据(滤头间距横向150cm;纵向20Qmm,标准型(QS-K-0.5)滤头缝隙宽度0.5mm;面积6.12cm2,全池开孔比为2%。但考虑到各设计者的设计经验和不同特定的处理对象,所以备有不同缝隙面积的滤头供选择,以满足不同开孔比的设计要求。并有B型模板,滤梁间距为1m。

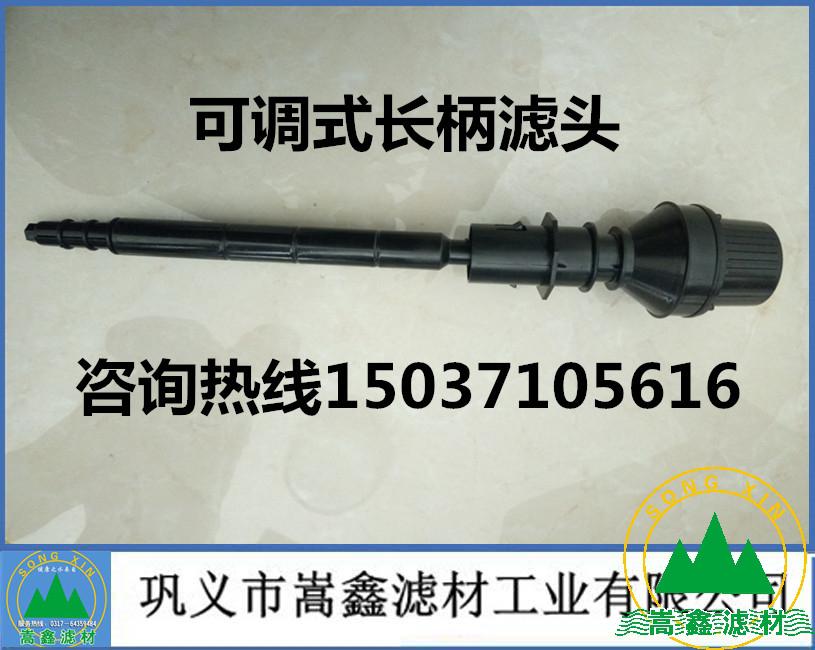

滤头,可调试滤头

    7.整体浇筑滤板工艺已制定国家标准,《气水冲洗滤池整体浇筑可调式滤头技术规程》CECS178:2005中国计划出版社2005匕京。使滤池设计和施工有统一规范,施工进一步规范。便于推广应用。

    8.有些有特殊要求的配水布气系统,可以在滤池中直接铺设按设计要求的平模板,下部架设可精确调节水平度的支撑杆实现整体浇筑。
