斜管沉淀池工作原理,斜管沉淀池结构,斜管沉淀池支架安装方法

一、斜管沉淀池,六角蜂窝斜管（斜板）沉淀基本原理概述 ：
       斜管（板）沉淀池/器是根据浅池沉淀理论设计出的一种高效组合式沉淀池；也统称为浅池沉淀池。在沉降区域设置许多密集的斜管或斜板，使水中悬浮杂质在斜板或斜管中进行沉淀，水沿斜板或斜管上升流动，分离出的泥渣在重力作用下沿着斜管（板）向下滑至池底，再集中排出。这种池子可以提高沉淀效率50～60%，在同一面积上可提高处理能力3～5倍。可根据原废水的试验数据来设计不同流量的斜管沉淀器，使用时一般都要投加凝聚剂。 斜管沉淀净水法是在泥渣悬浮层上方按装倾角60度的斜管组建，便原水中的悬浮物，固体物或经投加混凝剂后形成的絮体矾花，在斜管底侧表面积积聚成薄泥层，依靠重力作用滑回泥渣悬浮层，继而沉入集泥斗。由排泥管排入污泥池另行处理或综合利用。上清液逐渐上升至集水管排出，可直接排放或回用。
二、斜管（斜板）沉淀池设备特点：

斜管沉淀池效果图

        1、结构简单、无易损件、经久耐用、减少维修。
        2、运行稳定、容易操作。 3、动力少、节约能源。
        4、占地小、投资少、工期短、效率高。
        5、停留时间短，沉淀效果高，处理效率高，曝气强度低，节约占地，不需污泥回流。
三、斜管填料（斜板）斜管沉淀池适用范围：
        1、电镀废水中含多种金属离子的混合废水、铬、铜、铁、锌、镍等去除率均在90%以上，一般电镀废水经处理后均可达到排放标准。
        2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升。
        3、印染、漂染等废水色度去除率70-90%，COD去除50-70%。
        4、制革、食品等行业废水大量有机质的去除，COD去除率50-80%，杂质固体去除率90%以上。
        5、化工废水的COD去除率60-70%，色度去除60-90%，悬浮物达排放标准。
四、六角蜂窝斜管斜填料（斜板）斜管沉淀池结构简介：

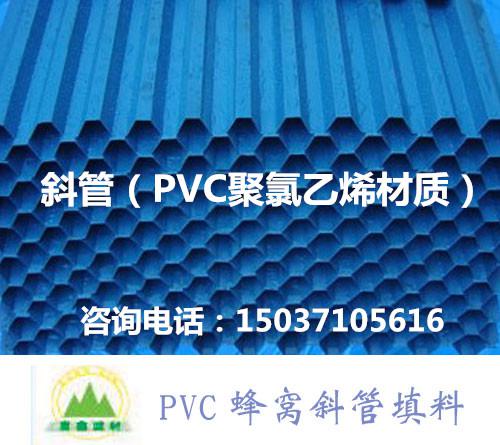

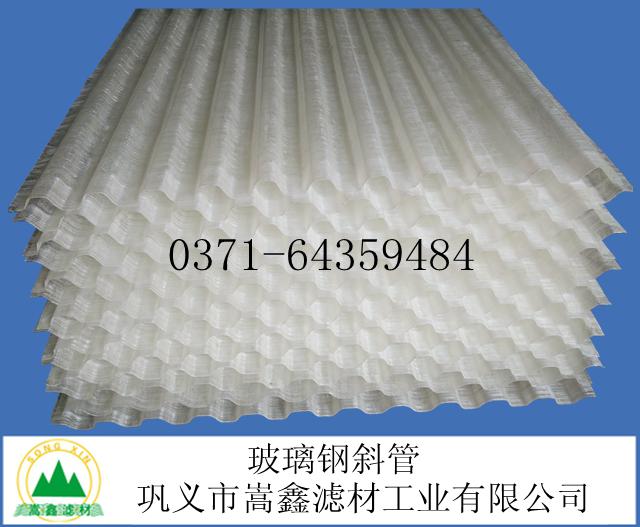

        1、斜管、斜板材质：聚丙烯（PP）、聚乙烯（PE）、聚氯乙烯（PVC）、玻璃钢（FRP）四种，材质外观颜色详见下图。

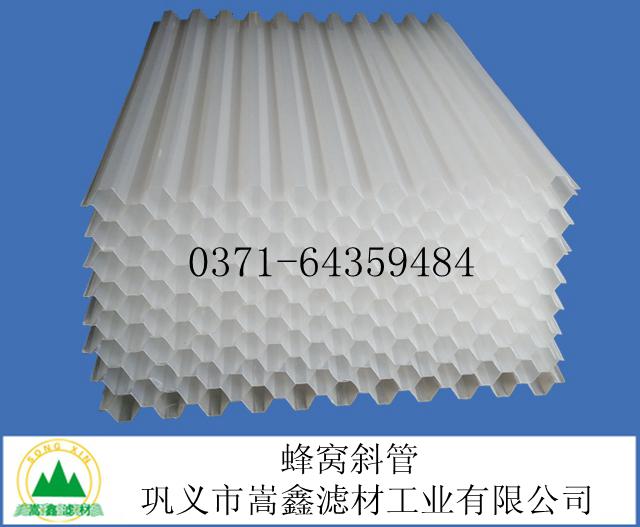

斜管：（PP聚丙烯乙丙共聚）材质产品图

        2、斜管断面一般为正六边形，斜板断面可为平行板，亦可为正弦波形板。
        3、斜管（板）顶部以上清水区高度为1.0—1.5m，底部以下配水区高度不小于1.0—1.5m。机械排泥时，配水区高度应大于1.6m，便于安装和检修。
        4、斜管（板）中水流的Re数小于500，Fr数为10-3—10-5。
        5、斜管设计流速为1.0—4.0mm/s，斜板为10-20mm/s。
五、六角蜂窝斜管填料安装使用：
        1、斜管安装时应用胶液或电粘接等方法粘接固定。平行板斜板则用支持架固定，波形斜板用穿心螺杆固定。
        2、安装时倾斜方向不应使水流直冲斜管（板）。
        3、定期冲洗，合理管理，降低因生物膜疯长引起堵塞现象。
        4、斜管（板）平面不得承受集中负荷。
        5、不得在安装有斜管（板）区域内使用明火。
六、斜管(斜板)沉淀原理：
        斜管、斜板统称为浅池沉淀池，是建立在浅池沉淀原理基础上的。设有一理想沉淀池，池窖V，表面积A，池长L，宽=B，高=H，处理水量Q，停留时间t，沉降速度U0。则V=Qt，H=Uot，Q=Uot/H=U0A由浅池沉淀原理可知：沉淀效率仅为沉淀池表面积的函数，而与水深无关。当沉淀池容积为定值时，池子越浅则A值越大，沉淀效率越高。所以，如果将沉淀池按高度分隔为n层，即分隔为n个高度为h=H/n的浅层沉降单元，在Q不变的条件下，颗粒的沉降深度由H减小到H/n，则沉淀池中可被完全除去的颗粒沉速范围由原来的u U0扩大到u U0/n ，沉速uU0的颗粒中能被除去的分率也由u/U0增大到nu/U0，从而使该沉淀池悬浮颗粒去除率比原来增大了n倍。显然，分隔的浅层数越多，去除率也相应提高。斜管沉淀是根据此原理研制了斜管（斜板）絮凝沉淀池（沉淀器）。

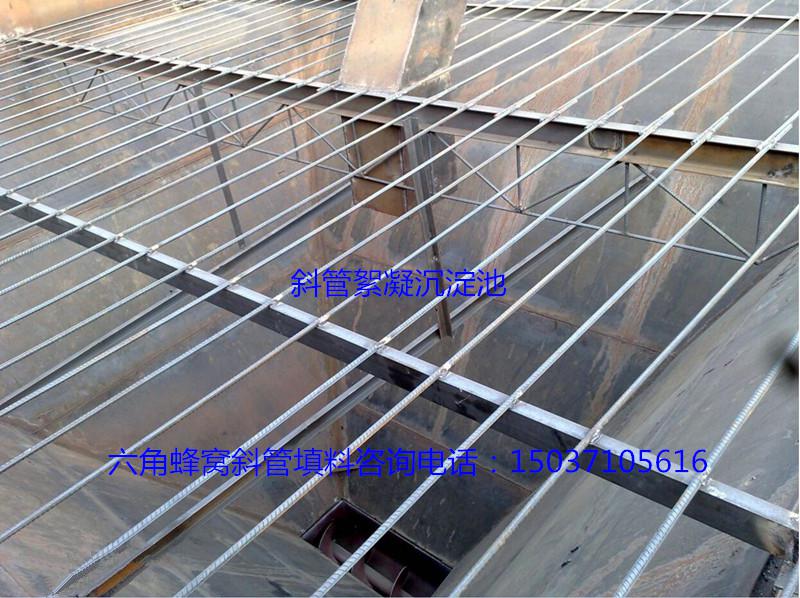

斜管沉淀池（金属制作）产品图片

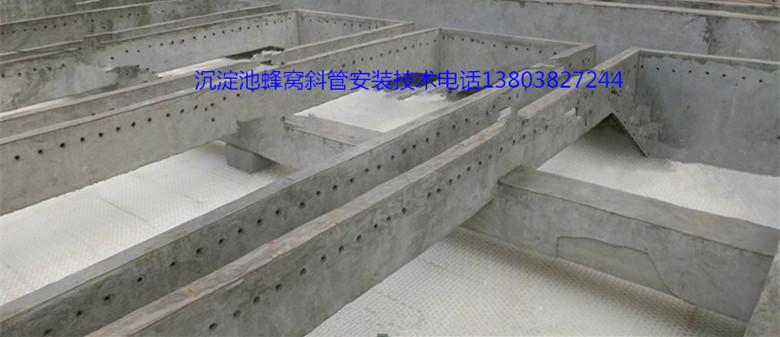

斜管沉淀池（钢筋混凝土预制）效果图

       斜管沉淀池填料一般采用；pp聚丙烯乙丙共聚物、玻璃钢材质，聚氯乙烯材质经生产加工成型六角蜂窝斜管作为填料，斜管倾角为60℃，斜长1m，内切圆直径为35-50MM不等，根据水质可以改变斜管内切圆直径，以达到最佳沉淀效果。可根据用户要求或原废水的试验数据来设计加工斜管沉淀池设备，使用时一般都要投加混凝剂。适用于广大农村、乡镇、农场、部队营房和中小企事业单位改善生活饮用水水质及小型废水/污水项目。
