可调式长柄滤头安装

作者来源:gysxlc       发布时间: 2021-1-6 15:34:13    标签:可调式长柄滤头 ABS长柄滤头 BAF防堵塞长柄滤头
导读:
可调式长柄滤头滤帽套在滤杆上,滤杆顶盖嵌在滤帽的上端。固定环插在第一层预制板内的锥形预埋件上,被预埋在第二层现浇板内。滤头可通过滤杆上丝扣安装在固定滤杆上,滤和固定环之间安装垫片。

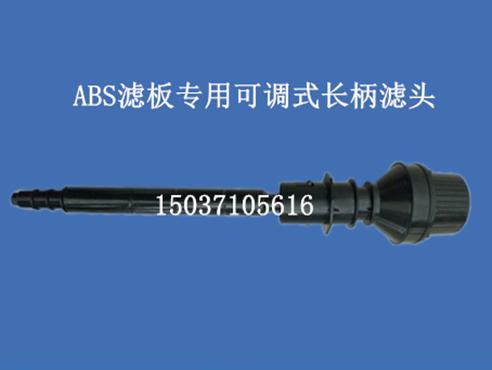

可调式长柄滤头

可调式长柄滤头安装

    可调式长柄滤头由滤帽、滤杆、预埋件、垫片、固定螺母及施工盖防堵塞堵头组成。滤帽近似圆柱形,上端直径略大于下端直径,滤帽倾角95°。
    滤帽上设有36条狭长缝隙,缝隙分部均匀。缝隙宽度0.4±0.05mm,长度24±0.05mm。每个滤头开孔面积345.6mm2。滤头开孔比1.84%。
    滤杆内径17±0.5mm,带有外丝扣。滤杆上端设有一个圆形的进气孔,孔径2±0.05mm;下端设有一个狭长的进气孔,孔长度65±0.05mm,宽度1.5±0.05mm。
    固定环高度80mm,带有内丝扣,内径与滤杆外径匹配。
    每个固定环带有一个盖子,用于防止混凝土和杂物的进入。
    垫片做为滤杆与固定环之间的连接垫片。

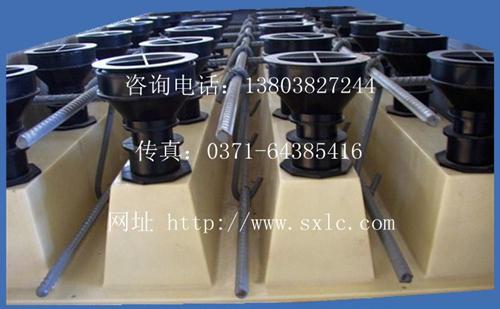

可调式长柄滤头安装图

可调式长柄滤头安装方法
    滤帽套在滤杆上,滤杆顶盖嵌在滤帽的上端。固定环插在第一层预制板内的锥形预埋件上,被预埋在第二层现浇板内。
    滤头通过滤杆上丝扣安装在固定滤杆上,滤杆和固定环之间安装垫片。
    单池内滤头中心偏差不大于±1.5mm。所有滤池内滤头中心偏差不大于±5mm
可调式长柄滤头材质要求:
    滤帽、滤杆、固定螺母、施工盖材质均为ABS 树脂或聚乙烯热熔注塑而成。在正确的运输安装过程中基本不易破碎
