可调式长柄滤头ABS整体浇筑滤板模板规格型号参数表

作者来源:gysxlc       发布时间: 2023/7/20 17:57:09    标签:可调式长柄滤头 ABS整体浇筑滤板 模板 ABS滤板
导读:
可调式滤头表面应光滑、无开裂、缩痕、气泡、溢边等缺陷。缝隙必须无残缺、溢边、堵塞等缺陷。滤杆在预埋座内可调节范围宜为0~50mm。QSK-Ⅰ、QSK-Ⅱ和QSK-Ⅲ型滤头预埋座尺寸宜符合下表要求。

可调式长柄滤头ABS整体浇筑滤板模板规格型号参数

调式长柄滤头由滤帽、滤杆、预埋座三部分组成。通过旋转滤杆的上下调整,使安装在滤板上的所有滤头进气孔保持在同一水平高度。可调式滤头的预埋座紧固在整体浇筑模板上的结构形式,在不改变滤池工艺和结构前提下,可便捷地上下调整滤杆的螺纹上口的水平高度,达到布气配水均匀的效果。

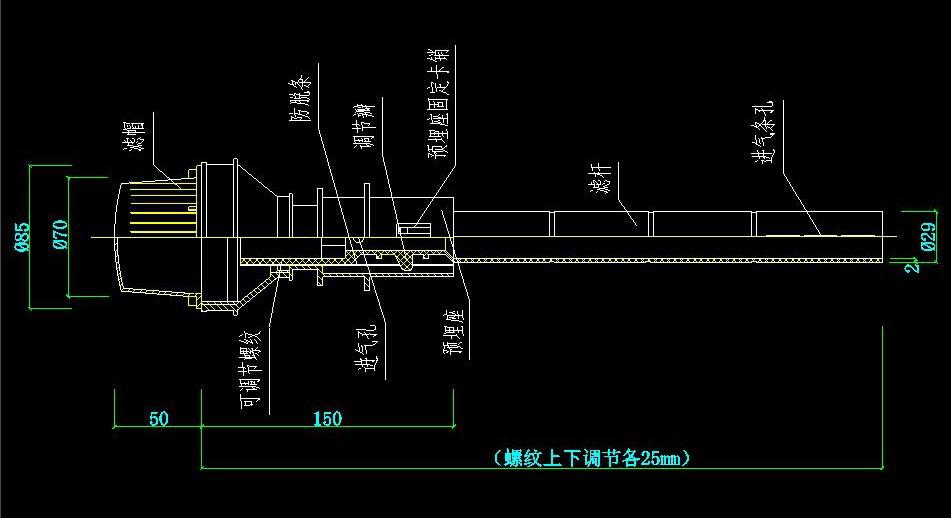

可调式长柄滤头一般由滤帽、滤杆、预埋座等组成,如图:


可调式滤头规格参数表

型号

滤帽缝隙宽度(mm

缝隙长度(mm

缝隙面积(m2

滤杆

预埋座

长度

内径

长度

外径

QSK-I

0.5±0.05

34±1.0

612

380±2

25±0.5

150±1.5

47-2

QSK-II

0.4±0.05

34±1.0

490

380±2

25±0.5

150±1.5

47-2

QSK-III

0.3±0.05

34±1.0

367

380±2

25±0.5

150±1.5

47-2

1、滤头表面应光滑、无开裂、缩痕、气泡、溢边等缺陷。

2、缝隙必须无残缺、溢边、堵塞等缺陷。

3、滤杆在预埋座内可调节范围宜为0~50mm。

4、QSK-Ⅰ、QSK-Ⅱ和 QSK-Ⅲ型滤头预埋座尺寸宜符合下表要求。

ABS滤板模板参数表:

ABS滤板模板尺寸

滤头预埋孔座

模板类型

长度

宽度

高度

厚度

孔径

孔距

A

1138±2

617±1

100±1

5±0.5

47.0+0.3+0.0

200(纵)±1

150(横)±1

B

963±2

467±1

80±1

5±0.5

47.0+0.3+0.0

165(纵)±1

150(横)±1

C

946±2

964±1

40±1

4±0.5

47.0+0.3+0.2

135(纵)±1

135(横)±1

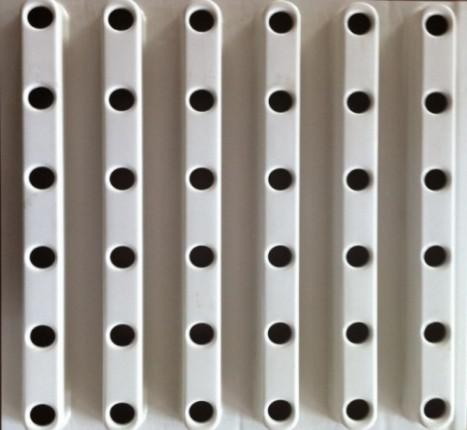

ABS滤板模板大样图:

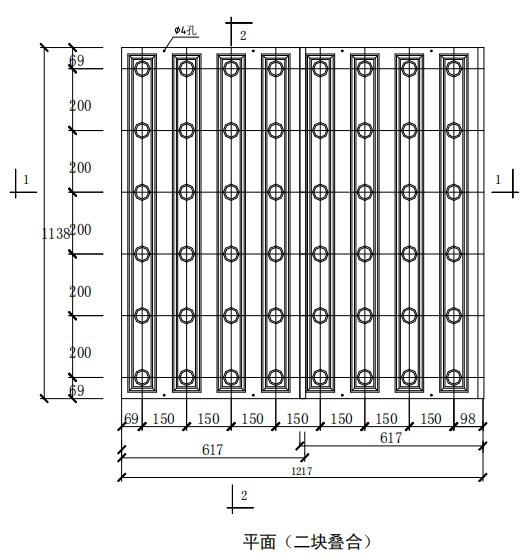

A型滤板1138x617x100x5x24

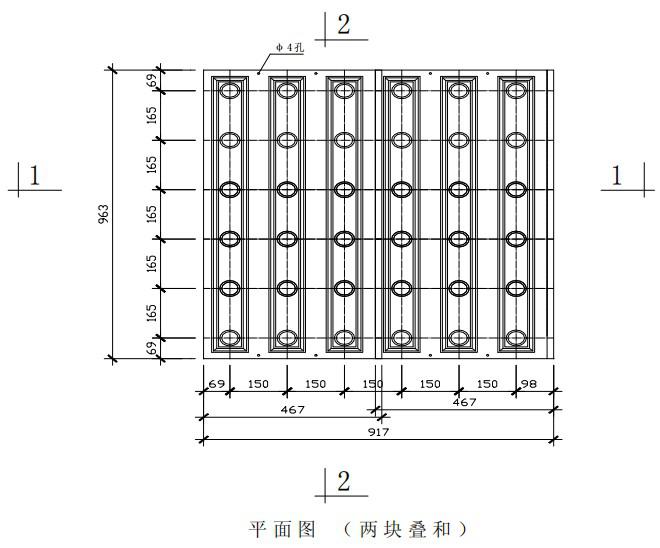

B型滤板963x467x80x5x18

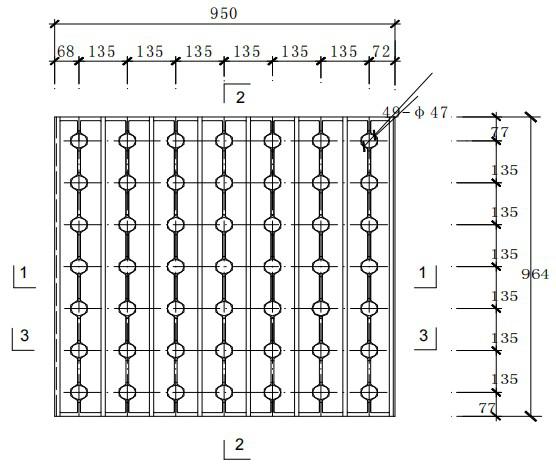

C型滤板964x950x40x5x49



ABS滤板施工安装程序:

池体实测→模板取样→模板安装→钢筋绑扎→预埋座安装→清理→检查→搭设操作平台→混凝土浇捣→初凝→旋松预埋座施工盖→养护→打开预埋座施工盖→布水区进水至预埋座内螺纹平面→置入带调节螺纹的滤杆调 试水平→固定锁紧圈→检查→安装自锁滤帽。

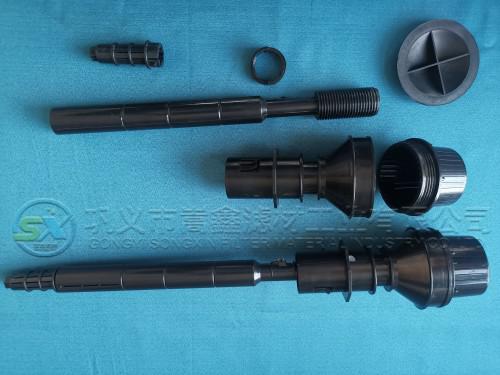

可调式长柄滤头

:孔距尺寸为标准尺寸,必要时可根据滤池设计要求,采用特殊模板确定。
